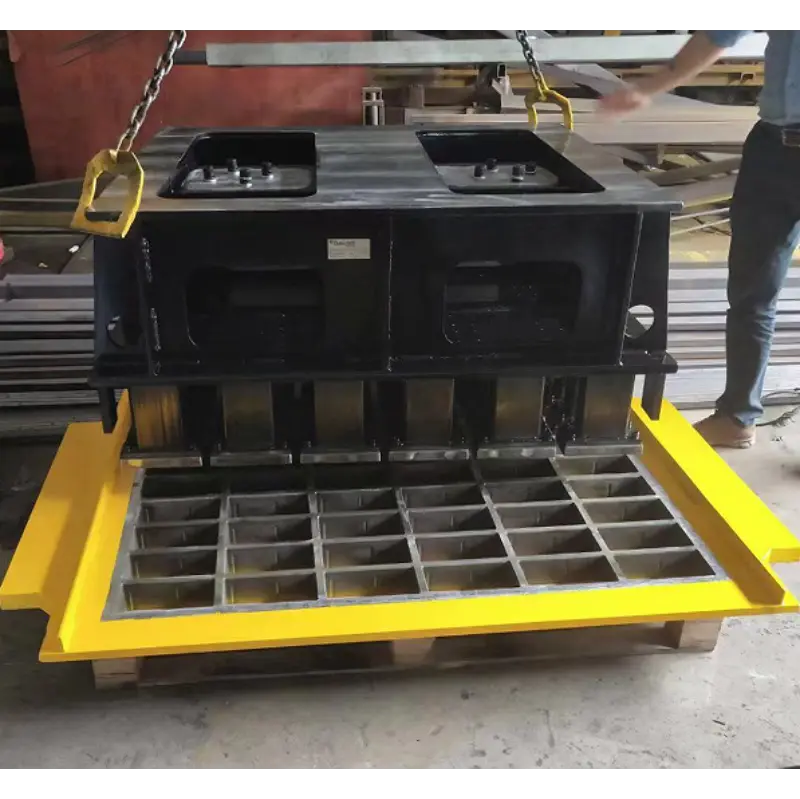

A betontermékek iparában a gyártási folyamatok jellemzően két, egymástól függetlennek tűnő szakaszra oszlanak: a keverékek tervezésére és a formaanyag kiválasztására. Előbbit anyagmérnökök végzik a laboratóriumokban, míg utóbbit gyártási osztályok szerzik be berendezési paraméterek alapján. A termékköltség és -minőség meghatározásának igazi kulcsa azonban a két terület közötti technikai szakadék áthidalása.

A betonkeverék tervezése nem fix érték, hanem közvetlenül meghatározza a forma kopását, élettartamát és felületi minőségét. Ha figyelmen kívül hagyja az adalékanyag jellemzőit, a víz-cement arányt és a tömörítési módszereket a keverék tervezésében, akkor a penészanyag kiválasztása az „elégtelen keménység” vagy „nem megfelelő szívósság” buktatóiba eshet, ami végső soron gyakori penészcseréket vagy tételhibákat eredményezhet.

Az alábbiakban a keveréktervezés három alapvető tényezőjének specifikus hatásait mutatjuk be az öntőforma anyagválasztására:

1. Összesített keménység és fokozatosság: A formaacél kopásvédelmének meghatározása

A betonban lévő adalékanyagok (homok, kő) a közvetlen "vágószerszámok", amelyek penészkopást okoznak.

Nagy szilícium-dioxid-tartalmú/kemény adalékanyagok: Ha a keverék kialakítása magas szilícium-dioxid-tartalmú zúzottkövet vagy (éles szélű) gyártott homokot használ,formaAz üreg felülete erős kopásállóságot fog elviselni. Ebben az esetben elengedhetetlen a magas széntartalmú ötvözött acél, amely mélyen karburizál és hűt, és biztosítja, hogy a felületi keménység elérje a HRC 58-62 értéket, hogy ellenálljon a kopásnak.

Gyenge adalékanyag-gradáció: Ha túl sok finom adalékanyag van, vagy gyenge a gradáció, akkor a betonkeverék belső súrlódása jelentősen megnő, ami a formázási ellenállás megnövekedéséhez vezet. Ha az öntőforma csak nagy keménységgel rendelkezik kellő szívósság nélkül (a mag keménysége HRC 35-40 alatt van), akkor az ismételt húzási ciklusok során nagyon érzékeny a repedésre a feszültségkoncentráció miatt.

2. Víz-cement arány és tömörítés Módszer: A formák "kibontási problémája".

A víz-cement arány nemcsak a szilárdságot, hanem a beton tapadását is befolyásolja a forma felületén.

Alacsony víz-cement arány (száraz-kemény beton): Ezt a keveréket általában nagy pontosságú tömbökhöz használják, alacsony nedvességtartalmú és magas viszkozitású. Rendkívül nagy felületi simaságot (Ra ≤ 1,6) és megfelelő huzatszöget igényel a formaüregben. Ha a forma felülete érdes, a száraz-kemény keverék erősen megtapad, ami a termék megrepedését okozza a formázás során, vagy rendellenes kopást okoz a forma munkafelületén.

Nagyfrekvenciás vibrációs tömörítés: Ha a keverék kialakítása intenzív vibrációra támaszkodik a tömörítés érdekében, akkor az egész formának ellenállnia kell a nagyfrekvenciás ütéseknek. Ilyen esetekben az anyagválasztás során kerülni kell a törékeny szerszámacélokat, és ehelyett króm-molibdén ötvözetű acélokat, például 42CrMo-t kell alkalmazni, kiaknázva azok kiváló kifáradásállóságát a penészes felület törésének megakadályozása érdekében.

3. Cement típusa és adalékanyagok: "kémiai támadás" a penészgombákon

Ez egy könnyen figyelmen kívül hagyható láthatatlan tényező.

Lúgos aggregátum reakció és korrózió: Magasabb lúgosságú cementek használatakor, vagy ha az adalékanyagok magas szulfidtartalmúak, nedves és forró térhálósodási környezetben könnyen kialakulhatnak korrozív anyagok. Ha a forma felületi kopórétegében mikrorepedések vannak, akkor a felületről befelé terjed a korrózió, ami felgyorsítja a hordozó tönkremenetelét. Ilyen esetekben az öntőforma felületének korróziógátló erősítésére van szükség, vagy speciális, jobb korrózióállóságú acélminőséget kell választani.

Iparági betekintés: a „reaktív formacserétől” a „proaktív alkalmazkodásig”

FormagyártókéntFujian Unik Mold Technology Co., Ltd. globális ügyfeleknek nyújtott szolgáltatásai során megfigyelte, hogy az idő előtti penészhibák (például a rendellenes kopás és repedés) 80%-át nem önmagukban az acélminőségi problémák okozzák, hanem a formaanyag kiválasztása és az ügyfél tényleges keveréktervezése közötti eltérések.

Ezért a professzionális formabeszállítóknak nem szabad pusztán szabványosított termékeket kínálniuk. A kiválasztási szakaszban a gyártóknak három kritikus információt kell proaktívan megszerezniük az ügyfelektől:

Aggregátum típusa és maximális részecskemérete – a kopás súlyosságának felmérésére.

Alakító nyomás és rezgési frekvencia – a szükséges acél szívósság meghatározásához.

Várható napi teljesítmény és teljes élettartam követelmény – a költségek és a precíziós igények alapján javaslatot kell tenni arra, hogy a kettős keménységű kezelést (kemény külső kemény maggal) vagy a kompozit bevonási eljárást kell-e elfogadni.

Következtetés: A betonkeverék kialakítása a „keresleti oldalt”, míg a formaanyag kiválasztása a „válasz oldalt” képviseli. Csak a keverék tervezésében rejlő fizikai és kémiai igénybevételek specifikus anyagteljesítmény-mutatókra (keménységi gradiens, hajlítószilárdság, korrózióállóság) való fordításával érhetünk el igazán hosszú távú stabilitást a termék pontosságában és optimalizálhatjuk a teljes költséget. A beszállítók és ügyfelek közötti kapcsolatnak túl kell lépnie az egyszerű tranzakciókon, és az anyagtudományon alapuló mély műszaki együttműködéssé kell fejlődnie.
